壓力式噴嘴

直進式噴嘴 VS 彎角式噴嘴

分享:

直進式噴嘴 VS 彎角式噴嘴
這兩種噴嘴有什麼區別?應該如何選擇?


A13-2
噴嘴依噴霧形式分為:實心圓錐形噴嘴、空心圓錐形噴嘴、直線型噴嘴及扇形噴嘴
但是

只有實心圓錐形噴嘴》和《空心圓錐形噴嘴》
有區分
直進式彎角式的設計

差別在哪裡呢?


直進式噴嘴 VS 彎角式噴嘴
兩者之間最大的差異在於
安裝方式 霧化原理

差異一:安裝方式

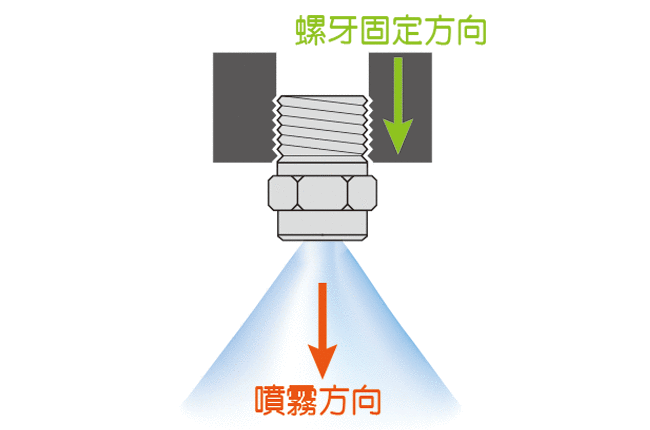

  • A13-5

    直進式噴嘴

    螺牙固定方向與噴霧方向為相同軸向
  • A13-6

    彎角式噴嘴

    螺牙固定方向垂直於噴霧方向

差異二:霧化原理

  • A13-4

    直進式噴嘴

    液體入口方向與噴霧方向為同一軸向
    液體進入噴嘴後撞擊到擾流裝置,液體在渦流室內產生快速旋轉及霧化後沿著噴口高速噴出。

  • A13-3

    彎角式噴嘴

    液體入口方向垂直於噴嘴噴霧方向
    噴嘴內部的『液體導引溝』,強迫液體延著噴嘴渦流室的切線方向進入,強勁的離心力讓液體緊密貼附渦流室的圓形內壁產生高速的旋轉及霧化,霧化後的液滴再經由噴口噴出。
實心圓錐形噴嘴
  • A13-7

    直進式|實心圓錐形噴嘴

    噴嘴內部裝有X形擾流葉片,液體進入噴嘴後撞擊到擾流葉片,於噴嘴內部產生快速旋轉及霧化,最後沿著噴口方向噴霧。

    典型應用

    食品、零件清洗
    塗裝前處理
    優點:優異的霧化效果、分佈均勻性極佳
    缺點:建議搭配過濾器,避免噴嘴堵塞
  • A13-8

    彎角式|實心圓錐形噴嘴

    彎角式實心圓錐形噴嘴,採用液體渦旋霧化設計,可產生高速和強勁的旋轉,搭配噴嘴頂部幅射狀霧化機構能產生完美的霧化效果,噴嘴內部完全沒有任何葉片及超大異物通過徑,所以噴嘴有不易堵塞的優點。


    典型應用
    零件清洗、食品清洗
    氣體冷卻、桶槽冷卻

    優點:超大異物通過徑不易造成堵塞
    缺點:分佈均勻性較差

空心圓錐形噴嘴

  • A13-10

    直進式|空心圓錐形噴嘴

    空心圓錐形噴嘴可產生細微的噴霧粒徑及均勻的空錐噴幅,對於補捉氣體中懸浮微粒效果非常優異。因此空心圓錐形噴嘴經常應於於廢氣處理設備及環境加濕設備中。

    典型應用
    氣體冷卻、液體冷卻
    空調加濕、鎮塵


    優點:優異的霧化效果、分佈均勻性極佳
    缺點:建議搭配過濾器,避免噴嘴堵塞
  • A13-9

    彎角式|空心圓錐形噴嘴

    液體進入彎角式噴嘴內部可產生高速和強勁的旋轉,搭配強勁的離心力可產生完美的霧化,採用『科安達效應』原理設計噴口結構,儘管在超大噴量條件下,仍可產生霧化效果極佳的空心圓錐形噴幅。

    典型應用
    廢棄洗滌
    高溫氣體降溫


    優點:超大異物通過徑不易造成堵塞
    缺點:分佈均勻性較差
